Module PCS bidirectionnel PCM125/PCM250
-

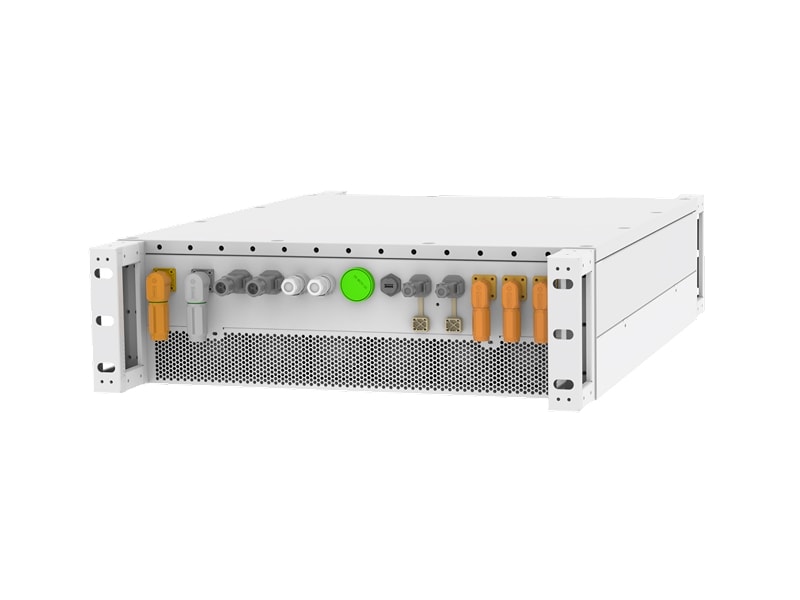

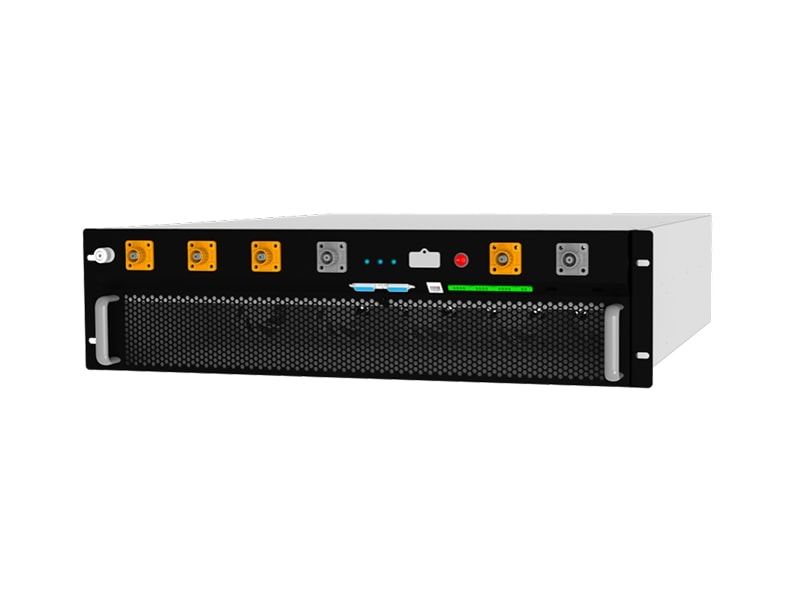

PCM125 -
PCM250
Le PCM125 est un module convertisseur bidirectionnel modulaire conçu pour les systèmes de stockage d'énergie de petite et moyenne taille, pouvant être raccordé en parallèle avec plusieurs unités sous supervision centralisée. Le module de puissance offre une disposition flexible, une installation facile et une maintenance pratique.
Grâce à sa conception compacte et légère, montée en rack, le module prend en charge une large plage de tension CC et offre une forte adaptabilité aux conditions variables de réseau et de charge.
Extension système flexible
Plusieurs modules PCS peuvent fonctionner en parallèle pour augmenter la capacité installée du système de stockage d'énergie.
Modes de fonctionnement multiples
Prend en charge les modes PQ, VF et VSG, ainsi que la charge connectée au réseau, la décharge connectée au réseau et le fonctionnement hors réseau.
Conversion de puissance efficace
La technologie de contrôle à trois niveaux améliore l'efficacité de conversion et la qualité de l'énergie.
Large compatibilité avec les batteries
La large plage d'entrée CC prend en charge différentes combinaisons de batteries et exigences de charge/décharge.
Adaptabilité au réseau et à la charge
Prend en charge le pilotage du réseau via RS485, CAN et LAN, avec compensation d'énergie réactive et capacité de charge déséquilibrée à 100 % en mode hors réseau.
Fonctionnement fiable et maintenance facilitée
Prend en charge un fonctionnement prolongé à 110 % de la puissance de sortie nominale, une alimentation de commande redondante CA/CC, une circulation d'air avant-arrière et une maintenance intégralement par l'avant.
| Modèle | |||
| Paramètres du port batterie | Plage de tension | 580 V CC – 950 V CC (3W3L) | 1000 V CC –1500 V CC (3W3L) |
| 650 V CC – 950 V CC (3W+N) | |||
| Puissance CC maximale (kW) | — | 275 | |
| Courant CC maximal (A) | 230 | 275 | |
| Paramètres CA connecté au réseau | Câblage de sortie | 3W+N+PE | 3W+PE |
| Puissance nominale (kW) | 125 | 250 | |
| Tension nominale | 400/380 V CA | 690 V CA | |
| Courant nominal (A) | 181 | 210 | |
| Plage de tension | -15 % à +10 % | -15 % à +10 % (configurable) | |
| Fréquence nominale (Hz) | 50/60 | 50 (±10%) | |
| Plage de fréquence (Hz) | ±2 | — | |
| THD du courant de sortie | ≤3 % (puissance nominale) | ≤3 % (puissance nominale) | |
| Paramètres CA hors réseau | Câblage de sortie | 3W+N+PE | 3W+PE |
| Puissance nominale (kW) | 125 | 250 | |
| Tension nominale | 400/380 V CA | 690 V CA | |
| Fréquence nominale (Hz) | 50/60 | 50 | |
| Courant nominal (A) | 181 | 210 | |
| Précision de tension | 100% | — | |
| Précision de fréquence (Hz) | ±0.2 | — | |
| THD de la tension de sortie | 3 % (pleine charge linéaire) | ≤3 % (puissance nominale) | |
| Capacité de charge déséquilibrée | 100% | — | |
| Capacité de surcharge | ≤110 % : fonctionnement continu ; 110 %–120 % : temps de fonctionnement ≥10 min ; 120 % : arrêt après 1 min | ≤ 10 % : temps de fonctionnement 10 min ; | |
| 110 % ~ 120 % : arrêt après 1 min | |||
| Environnement | Température de fonctionnement | -30 °C à 70 °C (déclassement au-delà de 45 °C) | -40 °C à 60 °C (déclassement au-delà de 45 °C) |
| Température de stockage | -40 °C à 70 °C, sans batterie | -40 °C à 70 °C, sans batterie | |
| Humidité relative | 0–95 % HR, sans condensation | 0–95 % HR, sans condensation | |
| Altitude de fonctionnement | ≤4000 m (déclassement au-delà de 2000 m) | ≤3000 m (déclassement au-delà de 3000 m) | |
| Communication et gestion | Port de communication BMS | CAN / RS485 | CAN / RS485 |
| Port de communication EMS | LAN / RS485 | LAN / RS485 | |
| Protocoles de communication | CAN2.0 / Modbus RTU / Modbus TCP | Modbus RTU / Modbus TCP / IEC104 / CAN2.0 | |
| Méthode d'installation | Montage en rack | Montage en rack | |
| Méthode d'isolement | Non isolé | Non isolé | |
| Indice de protection | IP20 (usage intérieur uniquement) | IP66 | |
| Méthode de refroidissement | Refroidissement par ventilateur, régulation intelligente de la vitesse | Refroidissement par air, régulation intelligente de la vitesse du ventilateur | |
| Rendement maximal | 98.50% | 98.60% | |
| Dimensions (l×P×H) | 642×540×172 mm | 740×1040×220 | |
| Poids (Kg) | 62 | 100 | |
| Sens du flux d'air | Entrée d'air avant, sortie d'air arrière | Entrée d'air avant, sortie d'air arrière | |
