Système de stockage d'énergie en conteneur à refroidissement par immersion

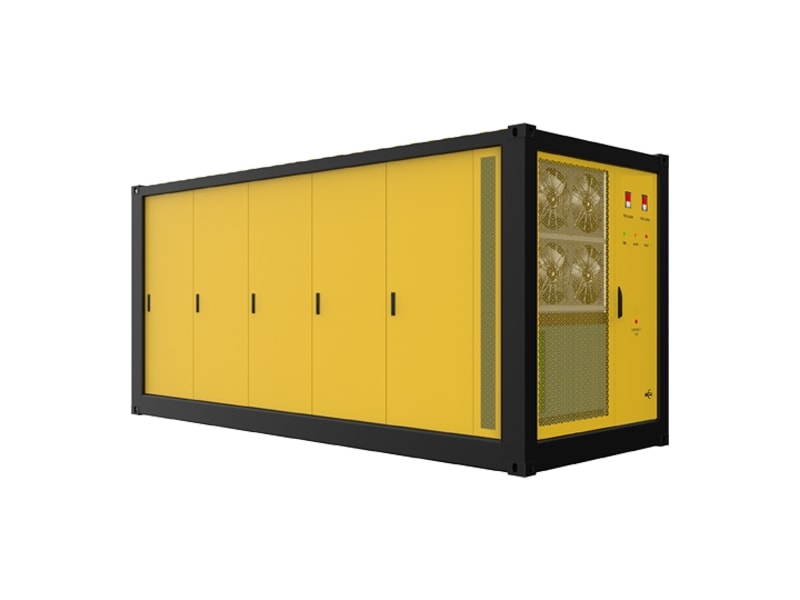

Le conteneur de batterie CC EFS 4.2 MWh est une plateforme clé pour le stockage d'énergie, conçue pour assurer un stockage et une restitution fiables de l'énergie.
Le système utilise le refroidissement liquide par immersion comme technologie centrale de gestion thermique, offrant une efficacité de dissipation thermique supérieure et un contrôle de température plus précis que le refroidissement par air conventionnel.
Pendant la charge et la décharge de la batterie, le fluide de refroidissement évacue rapidement la chaleur du système de batteries, contribuant à maintenir le pack batterie dans une plage de température de fonctionnement adaptée, de 30°C à 55°C. Cela permet de réduire la dégradation des performances causée par une surchauffe localisée, de prolonger la durée de vie de la batterie, et de garantir un fonctionnement stable dans des conditions de charge et décharge à haut régime.
Conception Modulaire pour le Transport et le Déploiement
Le système de stockage d'énergie adopte une conception modulaire en conteneur standard, conçue pour s'adapter aux conteneurs 20 pieds high-cube, facilitant ainsi le transport et le déploiement de projets à l'international.
Rentable et Hautement Intégré
La conception hautement intégrée en grand pack 1P104S permet de réduire les coûts de 5 %, de diminuer de 40 % les circuits et tuyauteries du système intégré, et de réduire le taux de défaillance de 3 %. Cela améliore l'efficacité de fabrication, d'installation et de maintenance, tout en réduisant les coûts d'électricité sur l'ensemble du cycle de vie.
Gestion Efficace
La gestion rack par rack permet de réguler le flux d'énergie entre les racks. La gestion au niveau des clusters améliore l'efficacité du système et l'efficacité énergétique, tout en éliminant les courants de circulation entre les clusters.
Technologie de Sécurité par Immersion
Les cellules, modules et PACK sont entièrement immergés dans le fluide de refroidissement. Cette conception permet un refroidissement rapide, l'isolation des gaz et la suppression du risque de réinflammation.
Durée de Vie Prolongée
Une conception de circuit de refroidissement liquide équilibré, à diamètre variable et à plusieurs étages, permet de maintenir un écart de température stable inférieur à 3°C, prolongeant ainsi la durée de vie de la batterie de 20 %.
| Modèle | | |
| Tension nominale (V) | 1331,2 | |
| Énergie nominale (MWh) | 4,18 | 5,015 |
| Configuration | 10P416S | 12P416S |
| Plage de tension | 1164,8–1497,6 V CC | |
| Puissance nominale de charge/décharge (MW) | 2,1 | 2,5 |
| Plage de température de fonctionnement | -30 °C à 55 °C | |
| Plage d'humidité de fonctionnement | 0 ~ 95 % HR, sans condensation | |
| Plage de température de stockage | -35 °C à 60 °C | |
| Niveau sonore | ≤75 dB(A) | |
| Altitude maximale | 4000 m (déclassement au-delà de 2000 m) | |
| Dimensions (L×l×H) | 6058 mm x 2438 mm x 2896 mm | 7300 mm x 2438 mm x 3000 mm |
| Poids | ≤35,5 t | ≤42,5 t |
| Protocole de communication | RS485, CAN, Ethernet, IEC61850 | |
| Indice de protection | IP55 | |
| Certificates & reports Certificats et rapports | UL1973, UL9540A, UL9540, NFPA855, FCC Part 15B, IEC62933, IEC62477, IEC61000, UN3586 | |
| Conformité environnementale | RoHS, REACH | |
Le système de stockage d'énergie par batterie (BESS) a été développé en raison d'un manque d'énergie ou d'une grande différence de prix de l'électricité. SCU fournit des solutions complètes de systèmes de stockage d'énergie solaire hybrides avec des fonctions intégrées, y compris le stockage d'énergie, la réduction de la pointe, l'extension de la puissance de courte durée et la gestion de la qualité de l'énergie du réseau.
