CMS 50kVA ASI, Extensible à 800kVA, 400V, 64 Batteries(Alimentation Sans Interruption)
L'ASI CMS 50kVA est une ASI modulaire qui peut être combinée avec des unités supplémentaires pour créer des systèmes ASI de 350kVA, 500kVA ou 800kVA afin de répondre à vos besoins en charge.

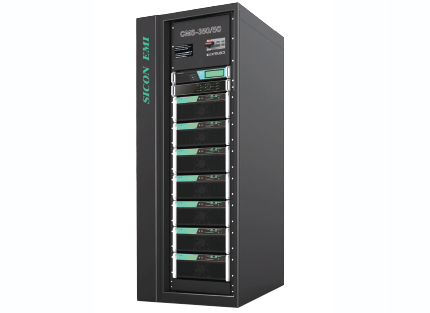

Système ASI CMS-350/50
- Puissance maximale : 350kVA
- Modèle de module de puissance : CM50
- Puissance du module : 50kVA
- Tension directe : ±384V
- Dimension : 800*1000*2000 mm (L*P*H), armoire standard 19 pouces
- Poids : 300k

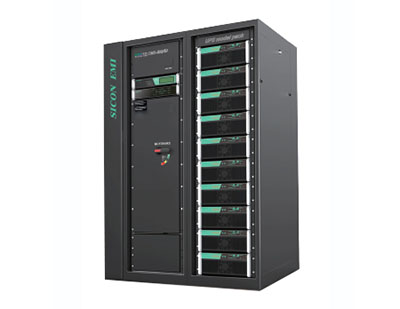

Système ASI CMS-500/50
- Puissance maximale : 500kVA
- Modèle de module de puissance : CM50
- Puissance du module : 50kVA
- Tension directe : ±384V
- Dimension : 1400*1000*2000 mm (L*P*H), armoire standard 19 pouces
- Poids : 500kg

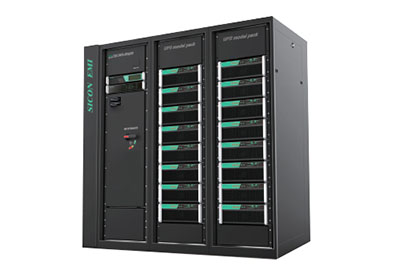

Système ASI CMS-800/50
- Puissance maximale : 800kVA
- Modèle de module de puissance : CM50
- Puissance du module : 50kVA
- Tension directe : ±384V
- Dimension : 2200*1000*2000 mm (L*P*H), armoire standard 19 pouces
- Poids : 600kg
Paramètres Techniques du Système ASI
Module
| Modèle du module
| CM50 |
| Puissance du module | 50 kVA |
| Tension d'entrée nominale | ±384VDC |
| Connexion de puissance | 3/3, 3/1, 1/3, 1/1 phases |
| Dimension du module (L*P*H) mm | 482×700×176 |
| Poids (kg) | Environ 40 kg |
| Charge du module | Chaque module fournit une puissance de charge de 10kW |
| Facteur de puissance d'entrée | ≥ 0.99 |
| Capacité de surcharge | Dépasse les exigences de surcharge du système |
| Puissance maximale de dissipation thermique | 1900w |
| THDI (%) | ≤ 3% |
Entrée
| Mode d'entrée | 3-phases +N +E, 1-phase +N +E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps d'activation de la puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V~±440V DC |
Charge de la Batterie
| Limitation du courant de charge | oui |
| Capacité de charge | 10 heures (2 heures de sauvegarde) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance de l'ASI | 1 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | ±4% ; ±0,2% (alimentation par batterie) |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | ＜20ms (changement de charge de 0~100%) |
| Capacité de surcharge | Fonctionne 10 minutes avec une charge de 125% |
| Temps de transfert de secteur à alimentation par batterie | 0ms |
| Temps de transfert de bypass à alimentation par onduleur | < 1ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision du partage de charge | ≤5% |
Environnement de Fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relative | ≤95% sans condensation |
| Degré de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55DB |
Autres
| Armoire | Armoire standard 19 pouces |
| Système de gestion de surveillance | UPSupervisor |
| Interface | RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (optionnel) |
| Affichage | Écran tactile LCD/LED |
