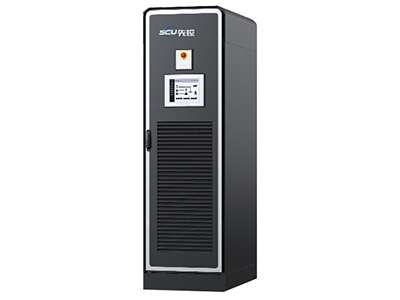

Système de Conversion de Puissance Intégré (PCS) avec Large Plage de Tension
Le convertisseur bidirectionnel peut convertir le courant continu (DC) en courant alternatif (AC) et vice versa. Il peut à la fois convertir l'AC en DC pour charger la batterie et convertir le DC en AC pour alimenter des charges ou réinjecter dans le réseau. Le système de conversion de puissance (PCS) dispose d'une technologie de contrôle numérique avancée qui aide à stabiliser le fonctionnement du système. Il peut basculer entre les modes de décharge connectée au réseau, de charge connectée au réseau et de fonctionnement hors réseau. Le système de conversion de puissance a une large plage d'entrée DC de 200V à 900V, ce qui convient mieux aux besoins de charge et de décharge de différentes combinaisons de batteries. Il est caractérisé par une conception modulaire, permettant des connexions flexibles de packs de batteries pour la même puissance de sortie. Tous ces éléments peuvent grandement augmenter la durée de vie des batteries.
Application
- Répondre à la gestion de la demande industrielle et commerciale, à la réduction des pointes de consommation
- Réaliser la réduction des pointes de consommation pendant les périodes de forte demande et le remplissage des vallées pendant les heures creuses
- Servir de source d'alimentation de secours
- Stockage d'énergie, régulation de tension de pointe et de fréquence
- Former un système de micro-résea
Caractéristiques
- Modes multiples : connecté au réseau, hors réseau, ou modes hybrides sont disponibles
- La technologie de contrôle à trois niveaux assure une sortie d'électricité de haute qualité
- Le convertisseur est un convertisseur RS485 / Ethernet et est compatible avec le réseau électrique
- Fonctionnalités de maintien en basse tension et compensation de puissance réactive
- Fonction hors réseau : le système de micro-réseau composé de batteries, d'onduleur de stockage d'énergie et de panneaux solaires PV peut fournir une alimentation ininterrompue
- Capacité de charge déséquilibrée à 100 % en fonctionnement hors réseau
- Puissance de sortie nominale continue à 105 %
- De nombreux onduleurs de stockage d'énergie peuvent être connectés en parallèle pour augmenter la capacité du système de batterie
- Entrée AC ou DC acceptée pour maintenir le fonctionnement normal du système de batterie
- Conception modulaire permettant la combinaison flexible des PCS de stockage d'énergie
Spécifications
| Modèle | |||
| Paramètre DC | Plage de tension | DC200V～DC800V | |
| Plage de tension à pleine puissance | DC370V～DC800V | ||
| Canal DC | 1 | 2 | |
| Courant nominal par canal | 135A | ||
| Paramètres AC connectés au réseau | Sortie | 3W+N+PE/3W+PE | |
| Puissance nominale | 50KW | 100KW | |
| Tension nominale | AC 380V/400V | ||
| Courant nominal | 75A | 151A | |
| Plage de tension | -15%～+10% | ||
| Fréquence nominale | 50Hz/60Hz | ||
| Plage de fréquence | ±2Hz | ||
| Facteur de puissance | 1 | ||
| Harmoniques de sortie | ≤3% | ||
| Paramètres AC hors réseau | Sortie | 3W+N+PE/3W+PE | |
| Puissance nominale | 50KW | 100KW | |
| Tension nominale | AC 380V/400V/415V | ||
| Fréquence nominale | 50Hz/60Hz | ||
| Courant nominal | 75A | 151A | |
| Précision de la tension | 1% | ||
| Précision de la fréquence | ±0.2Hz | ||
| Harmoniques de tension de sortie | 3%@ pleine charge linéaire | ||
| Capacité de charge déséquilibrée | 100% | ||
| Capacité de surcharge | 105%]: fonctionnement continu; (105% ~ 120%]: 10min; 120%): arrêt | ||
| Environnement | Température de fonctionnement | -20℃～ 55℃(>45℃ derating) | |
| Température de stockage | -40℃～ 70℃(Sans batteries) | ||
| Humidité optimale | 0％ RH ～ 95％ RH，sans condensation | ||
| Altitude de fonctionnement | < 45℃，2000m；2000m ～ 4000m Derating | ||
| Bruit | ＜75dB | ||
| Autres | Communication | CAN/RS485 | |
| Isolation | Transformateur d'isolation | ||
| Indice de protection contre l'eau et la poussière (IP) | IP20 | ||
| Refroidissement | Climatisation | ||
| Efficacité maximale | 98.5%(no transformer) | ||
| Dimensions (L*P*H) | 600*1000*2000 | ||
| Poids | 320kg | 370kg | |
Le système de stockage d'énergie par batterie (BESS) a été développé en raison d'un manque d'énergie ou d'une grande différence de prix de l'électricité. SCU fournit des solutions complètes de systèmes de stockage d'énergie solaire hybrides avec des fonctions intégrées, y compris le stockage d'énergie, la réduction de la pointe, l'extension de la puissance de courte durée et la gestion de la qualité de l'énergie du réseau.
