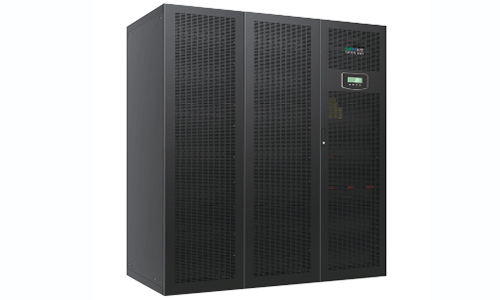

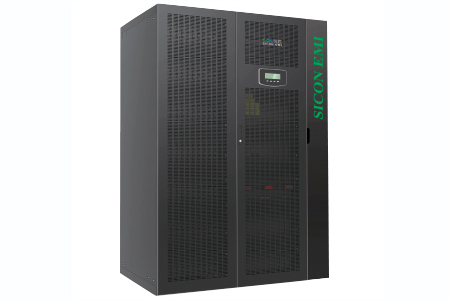

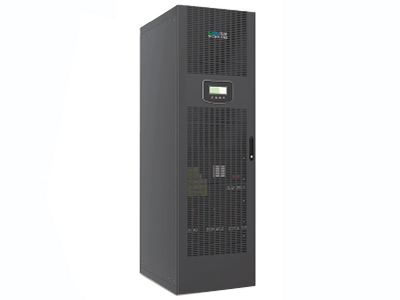

ASI en ligne triphasée 80-800 kVA, 400V (Alimentation Sans Interruption)
Le système ASI de la série DSM est un système ASI en ligne, qui fonctionne en continu et fournit une protection d'alimentation ininterrompue pour vos serveurs ou autres applications. Les systèmes ASI en ligne ont une efficacité bien supérieure à celle des systèmes hors ligne, et le système ASI de la série DSM a un facteur de puissance d'entrée de 0,99.
Notre système ASIASI en ligne DSM. en ligne DSM a une excellente capacité de charge et peut s'adapter à différents changements de charge. Pour des exigences de charge plus élevées, les clients peuvent créer des connexions parallèles avec un maximum de 6 système
DSM-80/DSM-100/DSM-120 Systèmes ASI
- Puissance du système : 80kVA/100kVA/120kVA
- Dimensions : 600*950*1600mm (L*P*H)
- Poids : Environ 190kg/220kg/230kg
- Assemblage sélectif de transformateur d'isolation de sortie et installation interne
Systèmes ASI DSM-160/DSM-200
- Puissance du système : 160kVA/200kVA
- Dimensions : 600*950*2000 mm (L*P*H)
- Poids : Environ 280kg/310kg
- Assemblage sélectif du transformateur d'isolation de sortie et installation externe
Systèmes ASI DSM-240/DSM-300/DSM-400/DSM-500
- Puissance du système : 240kVA/300kVA/400kVA/500kVA
- Dimensions : 1400*1000*2000 mm (L*P*H)
- Poids : Environ 420kg/500kg/560kg/600kg
- Assemblage sélectif du transformateur d'isolation de sortie et installation externe
Système ASI DSM-800
- Puissance du système : 800kVA
- Dimensions : 1800*950*2000 mm (L*P*H)
- Poids : Environ 850kg
- Assemblage sélectif du transformateur d'isolation de sortie et installation externe
Entrée
| Tension nominale | 380Vac |
| Tolérance de tension | －25% - + 25% |
| Tolérance de fréquence | 45 ～ 65Hz |
| Mode d'entrée | Triphasé + N |
| Facteur de puissance | ＞ 0.99 |
| THDI | ≤ 3% |
Sortie
| Facteur de puissance | 0.9 |
| Tension | 380Vac±1% |
| THDU | < 1% avec charge linéaire / < 2% avec charge non linéaire |
| Précision de fréquence synchrone | ＜ 0.001% |
| Tolérance de la batterie | 50Hz± 0.5 - ±2 |
| Capacité de surcharge | Fonctionne 10 minutes avec 125% de charge |
| Discret de phase | 120°±1°(charge déséquilibrée à 100%) |
| Admissible three-phase voltage unbalance factor | ±1% (charge équilibrée); ±1,5% (charge déséquilibrée à 100%) |
| Facteur de crête | 3: 1 |
| Tension de dérivation | ±5% - ±25% |
| Efficacité globale | ≥ 98% |
| Temps de transfert : | 0ms |
| Plage de réponse dynamique transitoire | ±2% (changement de charge 0 à 100%) |
| Temps de récupération de réponse dynamique transitoire | 10ms |
| Capacité de surcharge STS | 20 fois le courant (100ms) |
| Affichage du panneau | LCD+LED |
| Technologie parallèle redondante | directement via carte parallèle |
Environnement
| Température de fonctionnement | －5℃～ +45℃ |
| Température de stockag | -25℃～ 70℃ |
| Humidité relative | 0-95%,sans condensation |
| Altitude maximale de fonctionnement | 1500m (sans dégradation) |
| Niveau de bruit acoustique (à 1m) | 52dB |
Autres
| Anti-interférence | EN61000-4-2,3,4,6,8,11 Niveau Ⅲ, EN61000-4-5 Niveau IV, EN50091-1-1-1.A |
| MTBF (système) | ＞250,000 heures |
| MTTR (maintenance au niveau de la carte) | 10 minutes |
| Protecteur de surtension | impulsion de tension 10/700us, impulsion de courant 8/20us, 20kA |
| Niveau de protection | IP21 (option IP31) |
Advantages
- Moins d'impact de tension sur les équipements en amont
- - THDI d'entrée inférieur à 3% et facteur de puissance d'entrée atteignant 0,99.
- - Fonction de délai à l'allumage pour réduire les surcharges des équipements en amont, tels que les générateurs.
- Modes de charge multiples pour la protection de la batterie
- - Protection de charge à deux étapes.
- - Compensation automatique de la température pour une durée de vie prolongée des batteries.
- - Option d'expansion de capacité de la batterie.
- - Test de vieillissement automatique de la batterie pour garantir la sécurité.
- - Stratégie de charge cyclique pour maintenir la condition de la batterie.
- - Test de charge de la batterie en cas d'incohérence de la tension après remplacement.
- La capacité de l'onduleur est augmentée pour garantir un fonctionnement à long terme avec une charge de 115% (facteur de puissance 0,8).
- Que la charge en aval soit inductive 0,9 ou capacitive 0,9, la puissance active (réelle) ne diminuera pas.
- L'efficacité globale est supérieure à 95%.
- Le DSP (processeur de signal numérique) assure les caractéristiques statiques et dynamiques du signal pour le micro-traitement pendant le fonctionnement du système.
- Plusieurs méthodes de communication intelligentes permettent une gestion à distance.
Système ASI Autonome, Système ASI Triphasé, Système ASI Industriel, Systèmes d'Alimentation Sans Interruption (ASI)
Les interruptions d'électricité peuvent entraîner de graves complications si les systèmes vitaux sont arrêtés, même momentanément. Par exemple, une panne de courant dans un centre de données rempli de serveurs hébergeant des services tels que les systèmes de messagerie peut entraîner des pertes économiques énormes, car elle peut paralyser les entreprises. Selon des recherches, les systèmes ASI économisent des milliards de dollars en données perdues et en productivité causée par les interruptions d'électricité.
