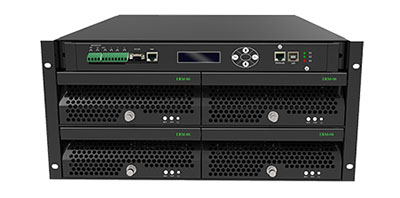

ERMS 6kVA ASI, Extensible à 36kVA, 400V
(Alimentation Sans Interruption)
Le système ASI de la série ERMS est composé d'un module de surveillance et de plusieurs modules de puissance de 6kVA. Il s'agit d'un type d'ASI monté en rack qui peut être intégré dans une armoire standard de 19 pouces ou fonctionner individuellement pour une alimentation électrique décentralisée. Sicon propose 3 modèles de modules de puissance : ERMS-12/6, ERMS-24/6 et ERMS-36/6, avec des capacités de puissance maximales respectives de 12kVA, 24kVA et 36kVA.
Système ASI ERMS-12/6
- Puissance maximale : 12kVA
- Peut être intégré dans une armoire standard de 19 pouces
- Modèle de module de puissance : ERM-06
- Puissance du module : 6kVA
- Poids : Environ 12kg + 2*7kg (chaque module)
- Dimension : 480*600*132 mm (L*P*H)
- Poids : 12kg
Système ASI ERMS-24/6
- Puissance maximale : 24kVA
- Peut être intégré dans une armoire standard de 19 pouces
- Modèle de module de puissance : ERM-06
- Puissance du module : 6kVA
- Poids : Environ 16kg + 4*7kg (chaque module)
- Dimension : 480*600*220 mm (L*P*H)
- Poids : 16kg
Système ASI ERMS-36/6
- Puissance maximale : 36kVA
- Peut être intégré dans une armoire standard de 19 pouces
- Modèle de module de puissance : ERM-06
- Puissance du module : 6kVA
- Poids : Environ 20kg + 6*7kg (chaque module)
- Dimension : 480*600*310 mm (L*P*H)
- Poids : 20kg
Paramètres Techniques du Système ASI
Module
| Modèle de module | ERM-06 |
| Puissance du module | 6kVA |
| Entrée/sortie | 1/1 phase |
| Dimension du module (L×P×H) mm | 220×500×85 |
| Poids (kg) | Environ 7kg |
| Charge du module | Chaque module fournit un courant de charge de 1A |
| Facteur de puissance d'entrée | ≥ 0.99 |
| Capacité de surcharge | Dépasse les exigences de surcharge du système |
| Puissance maximale de dissipation thermique | 340W |
| THDI (%) | ≤ 3% |
Entrée Secteur
|
Mode d'entrée | 3-phases +N +E, 1-phase +N +E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps d'activation de la puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
|
Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
|
Tension d'entrée nominale | ±240VDC |
| Tolérance de la tension d'entrée | ±216V~±246V DC |
Charge de la Batterie
|
Limitation du courant de charge | oui |
| Capacité de charge | 10 heures (2 heures de sauvegarde) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
|
Facteur de puissance de l'ASI | 0.9 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | ±4% ; ±0,2% (alimentation par batterie) |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | ＜20ms (changement de charge de 0~100%) |
| Capacité de surcharge | Fonctionne 10 minutes avec une charge de 125% |
| Temps de récupération de la tension de sortie | 0ms |
| Temps de transfert de secteur à alimentation par batterie | < 1ms |
| Facteur de crête | 3:1 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision du partage de charge | ≤5% |
Environnement de Fonctionnement
|
Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relative | ≤95% sans condensation |
| Degré de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55DB |
Autres
|
Armoire | Armoire standard 19 pouces |
| Système de gestion de la surveillance | UPSupervisor |
| Interface | 2 contacts secs, adaptateur TCP/IP RS232, RS485, |
| Affichage | LCD/LED |
