CMS 25kVA ASI, Extensible à 200kVA, 400V (Alimentation Sans Interruption)
Sicon a développé le système ASI rackmount CMS pour s'adapter aux espaces étroits des salles serveurs ou autres situations similaires. Le système ASI monté en rack peut être intégré dans des armoires standard de 19 pouces et intégré dans des salles serveurs de petite ou moyenne taille ou des salles serveurs avec allées froides/chaudes spécifiques.

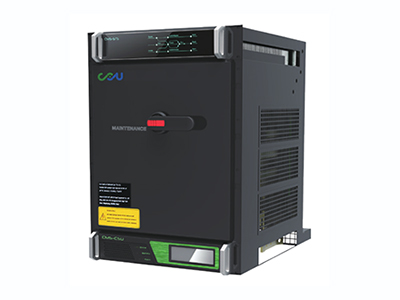

Unités de Puissance CMS/A-200
- Câblage d'entrée/sortie
- STS 200kVA (interrupteur statique)
- Ligne de bypass de maintenance
- Surveillance du système (au-dessus du niveau des yeux)
- Puissance maximale de 200kVA/180kW
- Connexion d'alimentation en entrée/sortie triphasée
- 400/230VAC, 50Hz
- Port SNMP
- Applicable à toute armoire 19 pouces 600*800 (L*H)
- Hauteur : 16U (1U = 44,45mm)

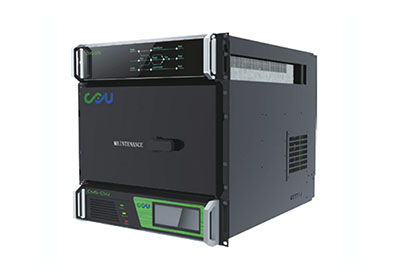

Unités de puissance CMS/A-100
- Câblage d'entrée/sortie
- STS 100kVA (interrupteur statique)
- Ligne de bypass de maintenance
- Surveillance du système (au-dessus du niveau des yeux)
- Puissance maximale de 100kVA/90kW
- Connexion d'alimentation en entrée/sortie triphasée
- 400/230VAC, 50Hz
- Port SNMP
- Applicable à toute armoire 19 pouces 600*800 (L*H)
- Hauteur : 9U

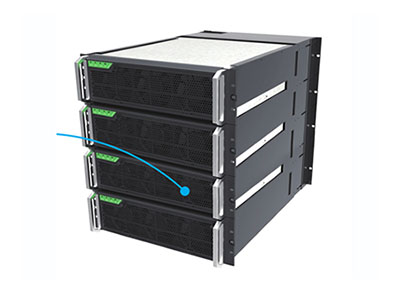

Ensemble de modules de puissance CM/A100F
- Maximum de quatre modules ASI de 25kVA/22.5kW
- Puissance maximale de 100kVA
- L'unité de puissance CMS/A-100 peut être combinée avec 1 ensemble de modules de puissance CM/A100F
- L'unité de puissance CMS/A-200 peut être combinée avec 2 ensembles de modules de puissance CM/A100F
- Connexion d'alimentation en entrée/sortie triphasée
- 400/230VAC, 50Hz
- Applicable à toute armoire 19 pouces 600*800 (L*H)
- Hauteur de l'ensemble de modules de puissance : 12U
Ensemble de modules de puissance CM/A50F
- Maximum de deux modules ASI de 25kVA/22.5kW
- Puissance maximale de 50kVA
- L'unité de puissance CMS/A-100 peut être combinée avec 2 ensembles de modules de puissance CM/A50F
- Connexion d'alimentation en entrée/sortie triphasée
- 400/230VAC, 50Hz
- Applicable à toute armoire 19 pouces 600*800 (L*H)
- Hauteur de l'ensemble de modules de puissance : 6U
Paramètres Techniques du Système ASI

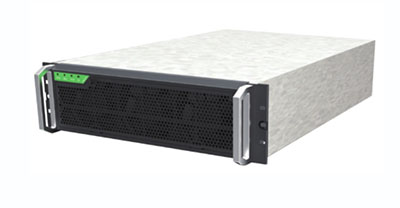

Module
| Modèle de module | CM/A25 |
| Puissance du module | 25KVA |
| Connexion de puissance | 3/1, 3/3, 1/1, 1/3 phases |
| Dimension du module (H×L×P) mm | 133×482×465 |
| Poids (kg) | Environ 20 kg |
| Charge du module | Chaque module fournit une puissance de charge de 6kW |
| Facteur de puissance d'entrée | ≥0.99 |
| Capacité de surcharge | 135% |
| Puissance maximale de dissipation thermique | 1187W |
| THDI (%) | ≤3% |
Entrée Secteur
| Mode d'entrée | 3-phases +N +E, 1-phase +N +E |
| Tension d'entrée | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%、60Hz±10% |
| Temps d'activation de la puissance (Sec.) | 60sec |
| THDI(%) | ＜3% |
| Facteur de puissance d'entrée (PF) | ≥0.99 |
Entrée de Bypass
| Tension d'entrée | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Fréquence d'entrée | 50Hz±4%, 60Hz±4% |
| Plage de synchronisation de fréquence | 50Hz±4%, 60Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V～±440V DC |
Charge de la Batterie
| Limitation du courant de charge | oui |
| Capacité de charge | 10 heures (2 heures de sauvegarde) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance de l'ASI | 0.9 |
| ension de sortie | 220V/230V |
| Fréquence de sortie | 50Hz±4%, 50Hz±0.2% |
| 60Hz±4%,60Hz±0.2% | |
| Stabilité de la tension de sortie | 380V/220V±1% (Static); 380V/220V±2%(load 0~100% change) |
| 400V/230V±1% (Static); 400V/230V±2%(load 0~100% change) | |
| 415V/240V±1% (Static); 415V/240V±2%(load 0~100% change) | |
| Temps de récupération de la tension de sortie | ＜20ms (changement de charge 0~100%) |
| Capacité de surcharge | Fonctionne 10 minutes avec une charge de 125% |
| Temps de transfert de secteur à alimentation par batterie | 0ms |
| Temps de transfert de bypass à alimentation par onduleur | < 10ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision du partage de charge | ≤5% |
Environnement de Fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude de fonctionnement maximale | ≤1500m |
| Humidité relative | ≤95%sans condensation |
| Degré de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Bruit acoustique | ≤55dB |
Autres
| Taille de l'armoire (L×P×H) mm | 600*800*2000 |
| Poids (kg) | 240 |
| Armoire | Armoire standard 19 pouces |
| Système de gestion de surveillance | UPSupervisor |
| RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (optionnel) | Standard |
| SNMP | Optionnel |
| Affichage | LCD/LED |
Advantages
- Tous les modules individuels du système ASI monté en rack CMS prennent en charge les fonctions de remplacement à chaud et d'isolation des pannes, ce qui signifie que le module quittera automatiquement le système en cas de défaillance détectée. Pendant ce temps, tous les modules de puissance disposent d'un partage de charge automatique pour garantir une redondance et une tolérance aux pannes raisonnables du système. Ainsi, notre système ASI CMS respecte toujours les normes TIER1-4 lorsqu'il est appliqué à des centres de données ou des salles de serveurs de différentes tailles.
- Le système ASI prend en charge la fonction de remplacement à chaud (ajout ou retrait lorsque le système est en fonctionnement), vous pouvez ajouter ou retirer des modules de puissance en fonction des besoins spécifiques de la charge.
- Le système ASI est composé de plusieurs modules de puissance de 25kVA, et vous pouvez sélectionner les quantités de modules appropriées en fonction de vos besoins de charge spécifiques.
- Le système satisfait le mode d'entrée/sortie monophasé ou triphasé.
